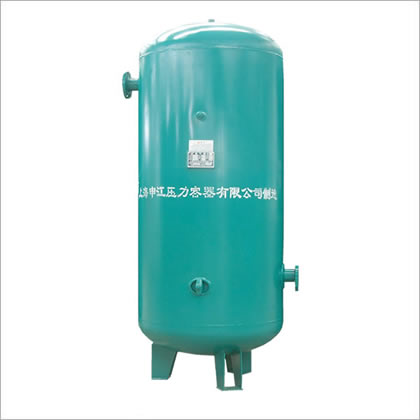

  儲氣罐


氮?dú)夤?0.8～1.6MPa）




品　　牌：申江牌儲氣罐


容　　積：0.1～100【m3】



排氣壓力：0.8～7.0【MPa】



材　　質：Q345R/SUS304


介       質：空氣、蒸汽、氮?dú)�、氧氣、�?


使用年限：10~15年

  儲氣罐（壓力容器），又名壓縮空氣儲氣罐，是專門用于儲存壓縮空氣的壓力容器，主要用于
  存氣緩沖，同時起穩定系統壓力的作用，避免空壓機頻繁加卸載和除掉大部分的液態水。


  全國免費熱線：13918664322



  • 產品詳情
  • 產品參數

  氮?dú)夤迚毫Ρ?/td>
  儲氣罐壓力表的主要作用是顯示罐體內介質壓力的指示表，壓力表每年應校驗一次
  ，有檢驗合格證，使用中如果發現壓力表?yè)p壞，應及時更換，確保壓力表指示準確。


















壓力表




氮?dú)夤薨踩虚y




當儲氣罐壓力超過規定值時，可以釋放壓力，使罐體內的壓力小于規定值。


  一般氣體的安全閥會裝在罐體側面或上面。










安全閥


  氮?dú)夤藿Y(jié)構


氮?dú)夤抟话阌赏搀w、封頭、法蘭、接管、密封元件和支座等零件和部件組成。


  此外，還配有安全閥、壓力表、排污閥等完成不同生產工藝作用的附件。













儲氣罐

  CAD儲氣罐圖紙



碳素鋼和低合金鋼儲氣罐（0.8MPa~1.6MPa）



序號 規格 設計
溫度°C		 容量總高H1 容器
內徑φ 		進氣口 出氣口 支座 安全閥
接口 		排污閥
接口
容積/工作壓力 H2 DN 螺紋式 H3 DN 螺紋式 D d
1 0.3/0.8 110 1594 550 642 50 Rp11/2 1242 50 Rp11/2 400 20 Rp3/4 R1/2
2 0.3/1.0 1594 642 1242
3 0.3/1.3 1598 644 1244
4 0.3/1.6 1598 644 1244
5 0.6/0.8 110 1905 700 680 65 Rp11/2 1550 65 Rp11/2 490 24 Rp3/4 R1/2
6 0.6/1.0 1907 681 1551
7 0.6/1.3 1909 682 1552
8 0.6/1.6 1907 681 1551
9 1.0/0.8 110 2305 800 690 65 Rp11/2 1920 65 Rp11/2 560 24 Rp1 R1/2
10 1.0/1.0 2307 691 1921
11 1.0/1.3 2305 690 1920
12 1.0/1.6 2307 691 1921
13 1.5/0.8 110 2265 1000 760 65 Rp2 1810 65 Rp2 700 24 Rp1 R1/2
14 1.5/1.0 2265 760 1810
15 1.5/1.3 2267 761 1811
16 1.5/1.6 2566 900 753 65 Rp2 2118 65 Rp2 630 24 Rp1 R1/2
17 2.0/0.8 110 2780 1000 760 80 Rp2 2320 80 Rp2 700 24 Rp11/4 R1/2
18 2.0/1.0 2780 760 2320
19 2.0/1.3 2782 761 2321
20 2.0/1.6 2786 763 2323
21 2.5/0.8 110 3300 1000 760 80 　 2840 80 　 700 24 Rp11/4 R1/2
22 2.5/1.0 3300 760 2840
23 2.5/1.3 3302 761 2841
24 2.5/1.6 2836 1100 788 80 　 2348 80 　 770 24 Rp11/4 R1/2
25 3.0/0.8 110 2920 1200 850 80 　 2410 80 　 906 24 Rp11/2 R3/4
26 3.0/1.0 2922 851 2411
27 3.0/1.3 2926 853 2413
28 3.0/1.6 2926 853 2413
29 4.0/0.8 110 3030 1400 910 100 　 2470 100 　 1050 24 Rp11/2 R3/4
30 4.0/1.0 3032 911 2471
31 4.0/1.3 3036 913 2473
32 4.0/1.6 3040 915 2475
33 5.0/0.8 110 3700 1400 910 100 　 2990 100 　 1050 24 Rp2 R3/4
34 5.0/1.0 3702 911 2991
35 5.0/1.3 3726 913 3013
36 5.0/1.6 3730 915 3015


  碳素鋼和低合金鋼儲氣罐（0.8MPa~1.6MPa）

序號 規格 設計
溫度°C		 容量總高
H1		 容器
內徑φ 		進氣口 出氣口 支座 安全閥
接口 		排污閥
接口
容積/工作壓力 H2 DN H3 DN D d

37

6.0/0.8

110

4330

1400

910

125

3620

125

1050

24

Rp2

R3/4

38

6.0/1.0

4332

911

3621

39

6.0/1.3

4346

913

3633

40

6.0/1.6

4350

915

3635

41

8.0/0.8

110

3154

2000

1082

125

2362

125

1500

32

Rp2

R3/4

42

8.0/1.0

3156

1083

2363

43

8.0/1.3

3190

1100

2380

44

8.0/1.6

3194

1102

2382

45

10.0/0.8

110

3754

2000

1082

150

2962

150

1500

32

Rp21/2

R3/4

46

10.0/1.0

3756

1083

2963

47

10.0/1.3

3790

1100

2980

48

10.0/1.6

3794

1102

2982

49

12.0/0.8

110

4354

2000

1082

150

3562

150

1500

32

Rp21/2

R3/4

50

12.0/1.0

4356

1083

3563

51

12.0/1.3

4390

1100

3580

52

12.0/1.6

4394

1102

3582

53

15.0/0.8

110

4531

2200

1208

150

3618

150

1650

32

Rp21/2

R1

54

15.0/1.0

4533

1209

3619

55

15.0/1.3

4569

1227

3637

56

15.0/1.6

4573

1229

3639

57

20.0/0.8

110

5246

2400

1348

200

4168

200

1800

32

Rp3

R1

58

20.0/1.0

5250

1350

4170

59

20.0/1.3

5254

1352

4172

60

20.0/1.6

5258

1354

4174

61

25.0/0.8

110

6146

2400

1348

200

5068

200

1800

32

Rp3

R1

62

25.0/1.0

6150

1350

5070

63

25.0/1.3

6154

1352

5072

64

25.0/1.6

6158

1354

5074

65

30.0/0.8

110

6706

2500

1373

200

5603

200

1875

32

Rp3

R1

66

30.0/1.0

6710

1375

5605

67

30.0/1.3

6718

1379

5609

68

30.0/1.6

6722

1381

5611

69

40.0/0.8

110

8676

2500

1373

200

7413

200

1875

36

Rp3

R1

70

40.0/1.0

8680

1375

7415

71

40.0/1.3

8688

1379

 7419

  ★本表中0.3m³ 、0.6m³、1.0m³、1.5m³、2.0m³ 五種規格儲氣罐有螺紋接頭品種。
★本廠將保留對所有產品的外觀設計和規格進行變更的權利，恕不另行通知。
★所列參數自2013年7月1日起執行。
